M⁺FLO-MAP/HAP/ViViFe^Ⅱ法技術簡介：磷是水體典型污染物，也是珍貴資源，污水除磷處理并資源化回收正日益受到全球各國的廣泛重視，歐州國家已經陸續立法設定了關于污水處理廠磷資源化回收率標準。歐洲環保署關于廢水中磷資源化回收推薦了三種技術工藝，即MAP法、HAP法、ViViFe^Ⅱ法。MAP法（鎂劑同時去除磷和氨氮）化學反應式：HPO₄^2-+NH₄⁺+Mg²⁺+6H₂O=MgNH₄PO_4.6H₂O↓+H+,MgNH₄PO_4.6H₂O（簡稱MAP）系結晶體且難溶于水（Ksp=2.5x10^-13），是具有較高使用價值的高磷緩釋肥；HAP法（鈣劑除磷）化學式：3HPO₄^2-+5Ca²⁺+4OH-=Ca₅OH(PO₄)₃↓+3H₂O,Ca₅OH(PO₄)₃（簡稱HAP）系結晶體且不溶于水（Ksp=2.35x10^-59），屬高品位磷礦石（富磷礦P₂O₅>30%）；ViViFe^Ⅱ法（亞鐵除磷）化學反應式為：2HPO₄^2-+3Fe²⁺+8H₂O=Fe₃(PO₄)₂8H₂O↓+2H⁺,Fe₃(PO₄)₂8H₂O(稱作藍鐵礦Vivianite）系結晶體且不溶于水（Ksp=10^-36），是高價值的磷酸鐵礦物（P₂O₅>28%）。MAP/HAP/ViViFe^Ⅱ法流化態結晶工藝系跨界結合化學工業流化床結晶反應器技術，通過向反應器高磷廢水中投加無害&廉價的鎂/鈣劑或亞鐵而形成磷結晶體沉淀/分離，實現高磷污水的凈化處理,并可同時滿足磷資源化回收指標。MAP/HAP/ViViFe^Ⅱ法除磷/磷回收工藝技術優勢明顯，系統操作簡單、運營成本低，工程化應用已形成趨勢，尤其在市政污水處理廠、糧食深加工發酵、畜禽屠宰、磷化工及磷農藥等高磷廢水處理推薦工藝中，已成為首選方案。M⁺FLO-MAP/HAP/ViViFe^Ⅱ法高效除磷/P回收系統系M⁺FLO高效磁絮凝+化學法凈水系統與歐洲MAP/HA/ViViFe^Ⅱ法流化結晶除磷/P回收工藝技術的完美結合，是歐洲在用MAP/HAP/ViViFe^Ⅱ結晶法回收工藝的升級技術，不僅顯著提高了處理效率&回收率，而且可滿足深度除磷標準TP<0.1mg/L（歐洲等MAP法適用磷回收，不能滿足深度除磷）。M⁺FLO-MAP/HAP/ViViFe^Ⅱ法流程如下：

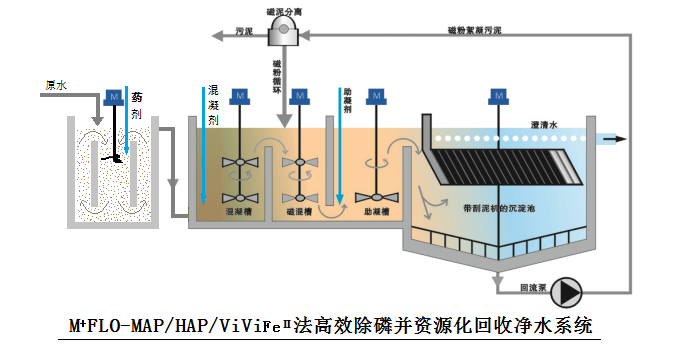

高磷廢水送入MAP/HAP/ViViFe^Ⅱ高倍循環流化結晶反應器中，同時投加鎂/鈣劑或亞鐵并控制適宜反應參數，高效反應生成沉淀微粒并強化凝聚/結晶&高倍速率長大（粒度可控），隨后流入M⁺FLO高效磁絮凝凈水系統沉淀澄清，出水可滿足深度除磷標準，沉淀物經脫水干燥即磷資源回收物-MAP高磷緩釋肥/HAP或ViViFe^Ⅱ高磷礦物。

M⁺FLO-MAP/HAP/ViViFe^Ⅱ法技術處理性能及優勢：

高效&深度除磷/P回收，出水可滿足TP＜0.1mg/L、懸浮物SS＜5.0mg/L、濁度＜1.0NTU。

TTmix渦輪/導流筒高倍循環強化MAP/HAP/ViViFeⅡ結晶反應器（視進水水質可設曝氣系統吹脫CO2&提高PH值），強化凝聚/結晶&高倍速率長大（粒度可控）。

M⁺FLO-MAP法可同步去除磷&氨氮，大幅削減去除氨氮負荷，顯著減少反硝化脫氮碳源補加量。

相比北美Pearl、日本PHOSNiX、歐洲Phostrip、Crystalactor等在用除磷/資源化回收推廣技術，具有更高的處理效率和深度除磷優勢，并具有投資省/運營成本低/PLC智能自動控制運行等明顯優勢。

M⁺FLO -MAP/HAP/ViViFe^Ⅱ法技術典型應用：

市政污水處理廠厭氧消化液、脫水濾液或厭氧池側流等高磷廢水除磷/P回收。

植物/糧食等深加工/發酵（如制藥、酒業、淀粉等）廢水及畜禽屠宰等高磷廢水除磷/P回收。

磷礦采選、磷化工、金屬表面處理、磷農藥等涉磷工業廢水除磷/P回收。

M⁺FLO -MAP/HAP/ViViFe^Ⅱ法技術典型應用案例：寧夏多維集團生物制藥高磷有機廢水（處理水量：6000m3/d）,其中TP=170mg/L、NH3-N=130mg/L、COD=6300mg/L。原設計工藝流程為原水經調節池后直接泵送厭氧等生化工藝段，其過高的脫氮除磷負荷導致高能耗和出水磷超標。優化方案增設了M+FLO-MAP法同步除磷/除氨氮作為厭氧生化處理前預處理，化學除磷同時大幅度削減了后序生化處理氨氮負荷，TP去除率達95%，NH3-N去除率達63%。

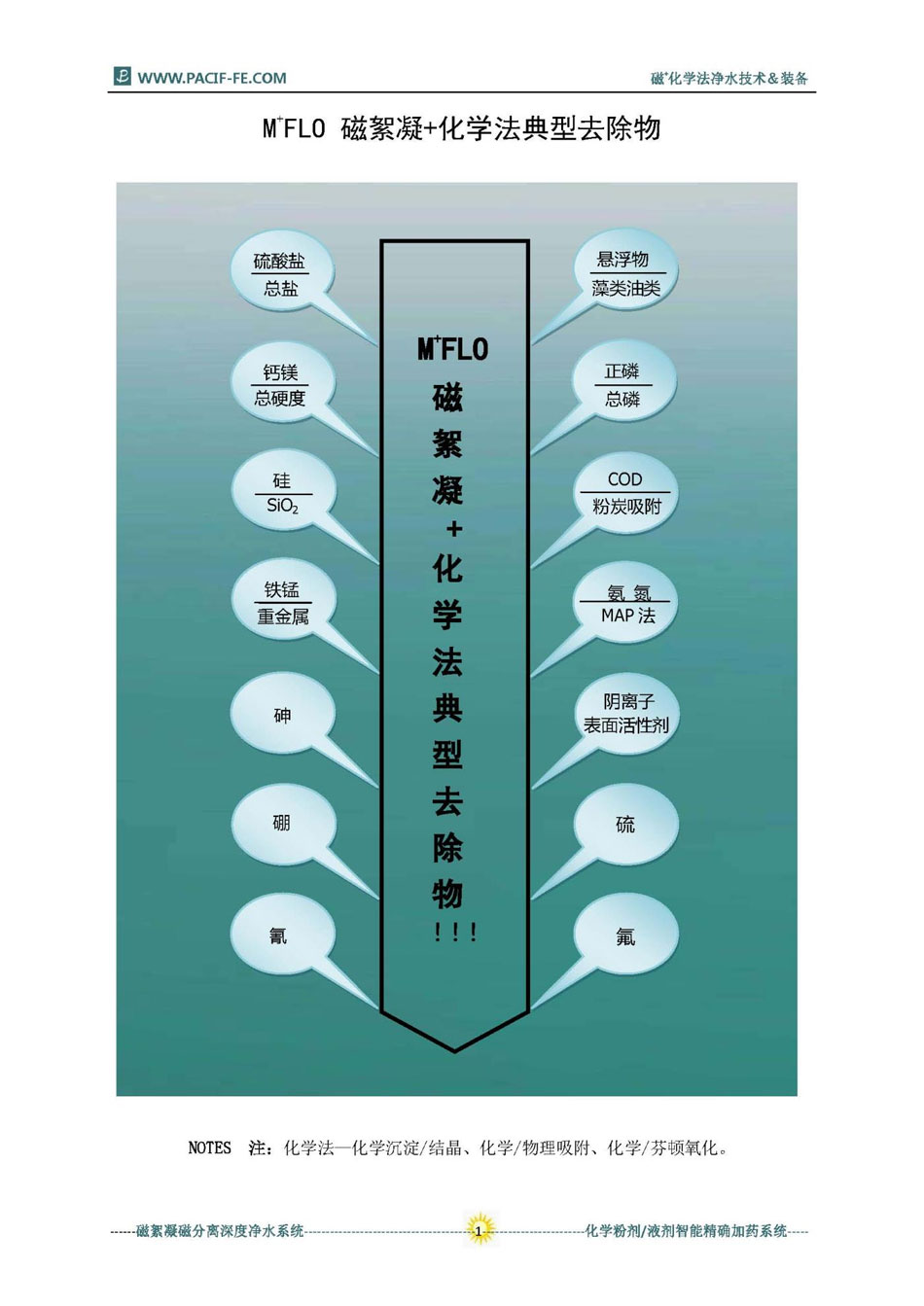

附件：M⁺FLO磁絮凝+化學法凈水系統典型去除污染物
